proiettore inox da galleria

MILANO NX1
MILANO NX1
ENEC - CE . IK10 - IP 66 - SELV - DEKRA - RoHS . Made in Italy
* per selezionati modelli

RESISTENZA

Omologazioni e MarchiCE, DEKRA quality, ENEC
Tipologia prodottoCorpo illuminante “all-out”, ispezionabile in modo non distruttivo
Meccanica apparecchio priva di saldature
Protezioni alimentazioneCorto circuito; Sovraccarico; Sovratensioni; Sovratemperatura; autoripristinanti
Protezione alle sovratensioniDM 6kV tra conduttore e conduttore (fase L- neutro N)
CM 8kV tra conduttore e terra (o corpo in cl.II) sec. CEI 61547
Classe di isolamentoII, doppio isolamento
Grado di protezionestandard IP66 sec. EN 60598-1:2015
Resistenza agli urtiIK10 intero prodotto sec. EN 62262:2002
Temperature ed UmiditàDi esercizio: -30°C +65°C — Di stoccaggio: -40°C +85°C (Ur 10%-95%)
Classe di corrosione sostenibilemin. III sec. ISO 9223:2012 (verificare specifico prodotto per classi superiori)
test sec. ISO 9227:2017

PRESTAZIONI

Efficienza reale apparecchiofino a 165 lm/W (sec. taratura) efficaci di sistema
Consistenza coloreentro 3 step di MacAdam
Temperatura di colorestd 4.000 K (su richiesta 3.000 K, 5.000 K, 5.700 K e 6.000 K)
Indice di resa cromaticastd CRI ≥70 sec. EN 62717:2017 (su richiesta ≥80)
Vita utileprodotto ed assemblato secondo L80B5C0 ≥100.000h @Ta=25°C
Rischio fotobiologicoRG1 “unlimited”, quindi innocuo per distanze ≥200mm sec. IEC 62778:2014
Fattore di potenza e distorsione arm.cos φ 0,98 tipico, ≥ 0,95 @ 230 Vac; ≤ 3% THD
Tipologia di otticaLenti in vetro, rendimento ≥90%, IK10

MECCANICA

Corpoacciaio austenitico AISI316L a basso tenore di carbonio
Accessori di fissaggio, minuteria e flangeINOX AISI 316L 2mm, adatta per canale di fissaggio in INOX AISI-304, aggancio e sgancio della staffa senza l’ausilio di utensili, viteria e minuteria INOX A4 M6, isolamento staffa ed accessori 4KV tensione continua + 8kV tensione impulsiva. Cordino di sicurezza isolato, moschettone e campanella INOX AISI 316L
Staffa di aggancio apparecchio illuminante fissata al corpo dell’apparecchio senza l’utilizzo di saldatura tramite viteria inox A4 misura M8.
Peso totaleDipendente dalla configurazione, peso configurazione massima ≤11 kg

ALIMENTAZIONE

Alimentazione90-305 Vac @ 50-60 Hz, CLO, IP67
Cavo FG18OM16/1kV 2×1.5 e spina IEC309 2P+T 230V 16A- IP67
Sistema di smorzatura dello sforzo del cavo elettrico sul pressacavo

GESTIONE

Collegamento di controllo cablatostandard 0-10V e PWM (su richiesta DALI)
Sistema di controllo a distanza e/ remotoStandard: programmazione via N.F.C.
Opzionali: sistemi ad onde radio LoRaWAN© (altri std di mercato fornibili su richiesta)

OTTICHE

verificare catalogo lenti viabilità – customizzazioni disponibili secondo progetto

PRESTAZIONI

Il modello NX1-T risulta dimmerabile fino al massimo consentito dall’alimentatore elettronico
che secondo modello consente fino a potenze di 42W efficaci o 75W efficaci
CCT 6000 K, CRI >70
@Ta 25°C
MODELLOMECCANICADIMMODULI COBPOTENZA
W
FLUSSO
lumen
EFFICIENZA
lumen/W
MILANO NX1-T 4062 lm1ESD404125,164.062161,44
MILANO NX1-T 4989 lm1ESD404130,914.989161,40
Potenze e Flussi sono espressi come di sistema efficaci, la tolleranza dei valori prestazionali presentati a datasheet è del +/-5%

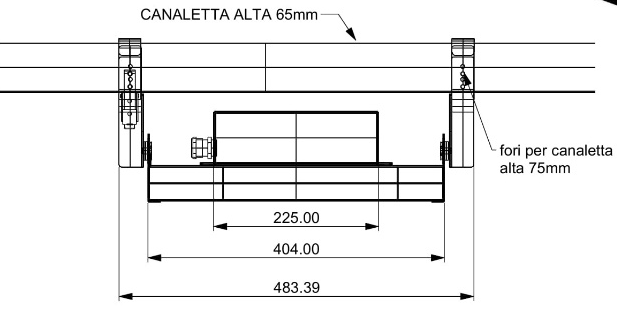

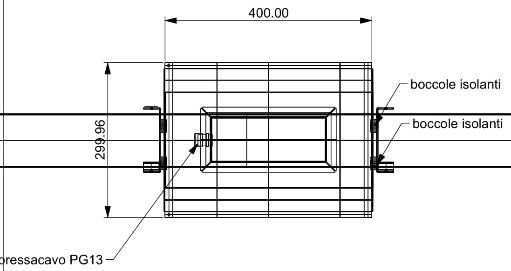

DIMENSIONI

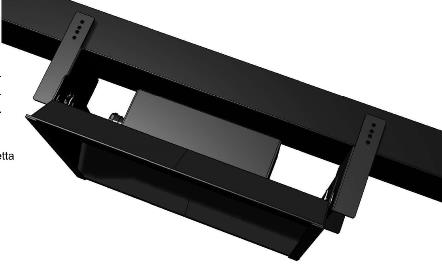

VISTE
